[Chine] Programme Spatial

[Henri K.]

Le lancement de la 3ème sonde lunaire CE-3, pour une mission d'alunissage et de navigation sur le sol de la lune, aura lieu le 2 Décembre à 01:30 du matin heure locale (1er Décembre à 18h30 heure de Paris). Si les Chinois loupent cette fenêtre, ils auront une deuxième le même jour pendant 1 minute, ainsi de suite pendant 3 jours. Mais si la fenêtre 0 est loupée, la trajectoire pour atteindre la lune doit être réajustée et la sonde brûlera plus d'ergol pour y arriver.



http://youtu.be/yfhJKRq1Tbg



Un reportage sur la fusée CZ-3B/E de ce lancement



http://youtu.be/lUr0nLJ5OJs



Les Chinois ont installé plusieurs caméras au 3ème étage de la fusée.



http://youtu.be/zI-ZI1booko



Les journalistes de CCTV ont été autorisés à entrer dans la tour du lancement n°2 du centre XSLC, où les personnels sont en train d'effectuer les dernières vérifications.



http://youtu.be/oldgucK_XAg



Henri K.





[Henri K.]

Le porte-parole du programme lunaire chinois explique comment les fenêtres de tir sont calculées et quelles sont les principales difficultés à surmonter pour la mission.



Je ne détaille pas ces commentaires, mais il y a quelques animations sympathiques dans ces 2 reportages.



http://youtu.be/26E7lflY7WM



http://youtu.be/okoxzTG1j2U



Henri K.

[Henri K.]

Dernière ligne droite pour le lancement de la sonde CE-3, pour le moment le centre de lancement XSLC et la partie fusée se disent prêts...



http://youtu.be/re3BrTHtK4M



http://youtu.be/sI4oT3f-wcw



Un reportage sur l'alunisseur et le rover, rien de bien nouveau...



http://youtu.be/jZNgNHLji4w



Henri K.

[zx]

Tiens, Henri  K. est  pas la ? pas facile de le prendre en défaut sur ce fil   =)



vindiou, y en a des videos qui saute dans le fil.



http://www.nasaspaceflight.com/2013/12/china-change3-rover-to-the-moon/



The Chinese have begun their most ambitious lunar mission to date, following the successful launch their Long March 3B rocket carrying the Chang’e-3 probe and Yutu lunar rover. Launch was on schedule at 17:30 UTC on Sunday, taking place from the LC2 Launch Complex at the Xichang Satellite Launch Center.



http://www.youtube.com/watch?v=j_zkXd6mUqg





http://www.spaceflightnow.com/china/change3/131201launch/#.Upt8MMTuIts





affaire à suivre, si tout se passe bien jusqu'à l'injection pour la lune et sa capture par la lune le 6 décembre.

dommage, j'ai pas vu de retour d'échantillon vers la terre, seulement des prélèvements.

Le module russe Luna 16 l'avait fait en son temps. j'aime bien l'idée du télescope.



bon vol à Chang'e3 et Yutu

Modifié le 1 décembre 2013 par zx

[Henri K.]

Tiens, Henri  K. est  pas la ? pas facile de le prendre en défaut sur ce fil   =)



vindiou, y en a des videos qui saute dans le fil.



http://www.nasaspaceflight.com/2013/12/china-change3-rover-to-the-moon/



The Chinese have begun their most ambitious lunar mission to date, following the successful launch their Long March 3B rocket carrying the Chang’e-3 probe and Yutu lunar rover. Launch was on schedule at 17:30 UTC on Sunday, taking place from the LC2 Launch Complex at the Xichang Satellite Launch Center.



http://www.youtube.com/watch?v=j_zkXd6mUqg





http://www.spaceflightnow.com/china/change3/131201launch/#.Upt8MMTuIts





affaire à suivre, si tout se passe bien jusqu'à l'injection pour la lune et sa capture par la lune le 6 décembre.

dommage, j'ai pas vu de retour d'échantillon vers la terre, seulement des prélèvements.

Le module russe Luna 16 l'avait fait en son temps.



bon vol à Chang'e3 et Yutu



J'étais sur un autre forum spécialisé aérospatial.



Lancement réussi, que des jolies images prises par les caméras du 3ème étage de CZ-3B/E lors de la séparation de la sonde, j'ai presque les lames aux yeux.



Finalement, si CE-3 se pose comme il faut sur la lune, c'est une nouvelle victoire pour l'humanité, quelque soit le pays qui l'a lancé.



Je suis en train de capturer des vidéos sur CCTV, je les posterai plus tard.



Henri K.

[Henri K.]

Avant le lancement de CE-3, dans le centre de lancement spatial XSLC



http://youtu.be/DasEFOQR6mI



Le 24 Novembre, les journalistes de CCTCV ont assisté en live à une répétition générale du lancement



http://youtu.be/ualVHEjeILQ



La nuit du 1er et 2 Décembre, les journalistes visitent les équipes de XSLC



http://youtu.be/odJUH68qxis



Un reportage sur les derniers préparatifs avant le lancement. On apprend que la pré-installation des logiciels GNC a lieu à T-2h et l'installation à T-40min. L'évacuation du pas de tir s'effectue par 3 vagues, à T-1h, T-30min et T-15min.



http://youtu.be/6tdj1VKjGLM



Henri K.

[Henri K.]

Quelques images prises par les caméras installés sur le 3ème étage du lanceur CZ-3B/E, sur la séparation de la sonde CE-3 sous l'aurore, vraiment exceptionnelles, quelle beauté...











































Henri K.

[Henri K.]

Une fois la sonde lunaire CE-3 posée sur le sol lunaire, et le rover "Yutu" (Lapin de jade) libéré, le rover pourra être piloté à distance par les scientifiques de l'Observatoire national d'astronomie de l'Académie chinoise des sciences.



Le pilotage se fera dans le hall de télécommande, situé dans le laboratoire national de l'exploration scientifique et des systèmes d'application au sol à distance. Les scientifiques pourront alors téléguider le rover à travers une vidéo-projection 3D en live avec les images renvoyées par les caméras panoramiques du rover.

























Henri K.

[Henri K.]

Sur l'alunisseur il y a un télescope astronomique UV, c'est la première fois que l'humanité installe un observatoire astronomique sur la lune.







Henri K.

[Henri K.]

Une animation officielle publiée par SASTIND sur la mission de CE-3



http://youtu.be/uIctYuQyx20



Henri K.

[Henri K.]

La synchronisation du temps entre les différents sites de lancement et les entités de contrôle au sol ou sur mer passe par les horloges atomiques du système Beidou-2.



http://youtu.be/CwgqNif7Euo



Dans ce reportage télévisé de CCTV, à partir de 02:22 on voit l'intégration de la sonde CE-3 dans la coiffe du lanceur CZ-3B/E.



http://youtu.be/EoFT47A0Tkw



L'histoire de CZ-3B, ce reportage de CCTV sur cette fusée commencé par l'échec cuisant du vol inauguré en 1996.



http://youtu.be/2svO27VNf7E



Après le lancement de CE-3, les personnels de XSLC sont aux anges. Son ingénieur en chef, Mme JIANG, est particulièrement heureuse.



http://youtu.be/6jCCI8IkZ18



Un reportage de CCTV sur le rover "Yutu", lors de la nuit lunaire l'alunisseur ainsi que le rover se mettront en veille. "Yutu" va plier son bras de caméras panoramiques ainsi qu'un côté de panneaux solaires pour se maintenir au chaud grâce à son RTU sous une température lunaire de -180°C.



http://youtu.be/zN5U9nW-sDQ



Henri K.

[Henri K.]

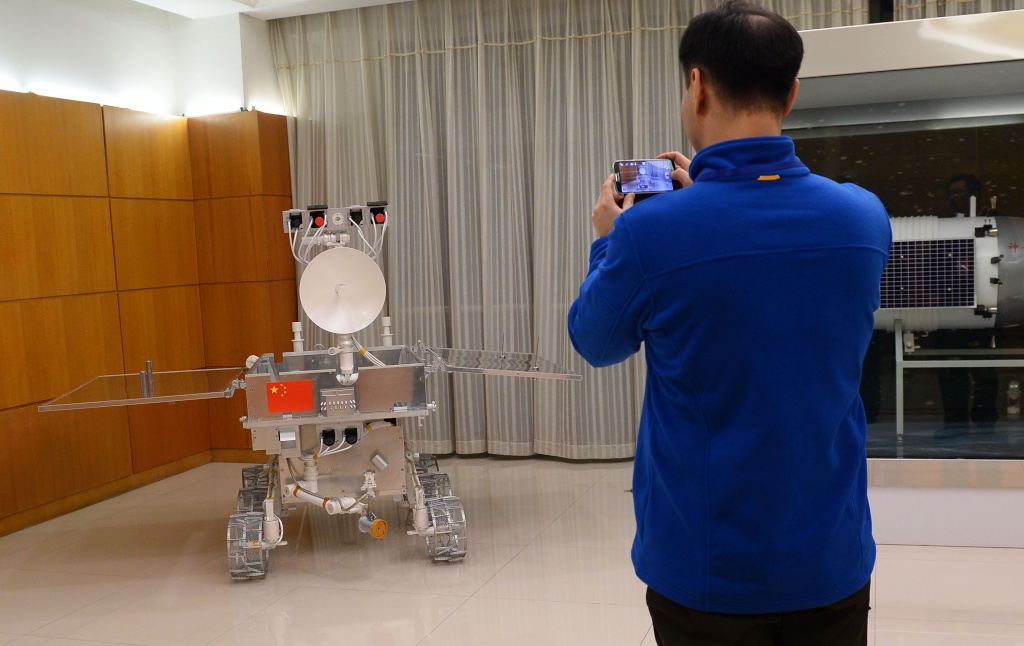

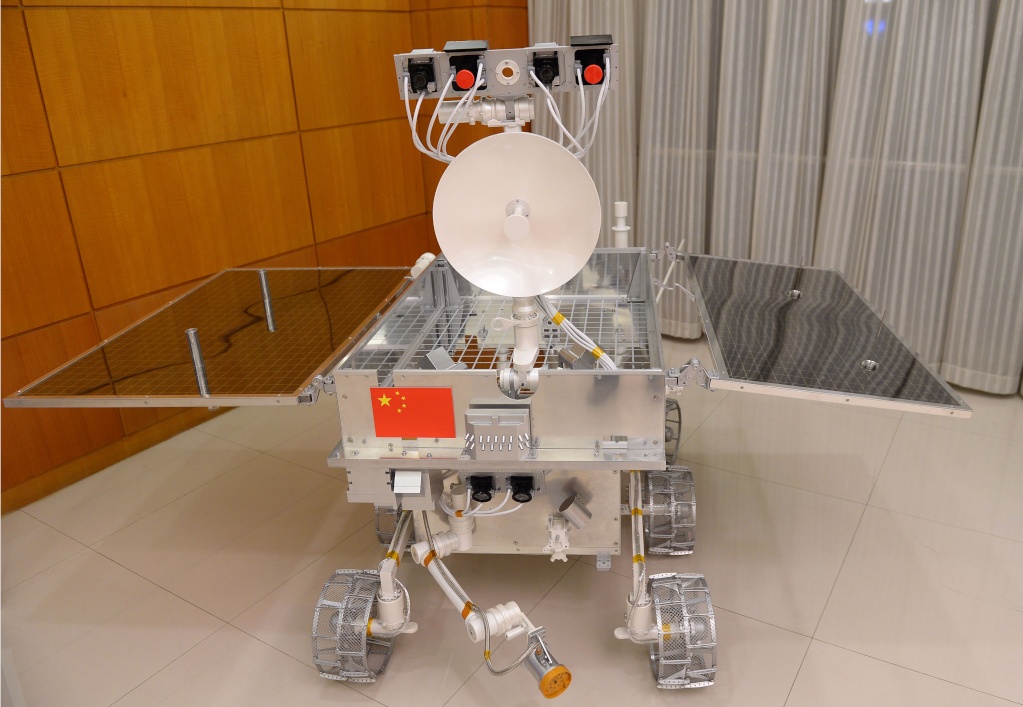

Le rover lunaire chinois Yutu





1 maquette à échelle 1:1 dans BACC







Henri K.

[Henri K.]

On apprend un peu plus sur la précision de mise en orbite de CE-3 par CZ-3B/E, dans un article où l'ingénieur en chef actuelle de CZ-3, Mme JIANG, a été interviewée - http://www.cas.cn/xw/cmsm/201312/t20131202_3988544.shtml



Par exemple le demi-grand axe de la LTO, dans le lancement de CE-1 la tolérance est de 112 000km. Cette tolérance est de 12 000km pour CE-2 et d'inférieur à 3 000km pour CE-3.



Pour ce faire, en plus de l'INS habituel de CZ-3B/E, les ingénieurs chinois ont rajouté le guidage par satellite (GPS ou Beidou-2 ??) ainsi que le guidage mixe (??).



Quelques détails intéressants aussi, ils parlent d'une fiabilité de la fusée améliorée, passée de 0,938 à 0,942; 2 systèms INS et 3 CPU pour les ordinateurs de bord pour la fusées; Pour la séparation de la sonde de son support fixe dans la coiffe, les ingénieurs ont procédé à 8 essais au lieu de 2 habituellement.



Henri K.

[Henri K.]

Le satellite Túpac Katari 1 (TK-1) est arrivé au XSLC le 12 Novembre.



D'après la presse locale (Bolivienne), le lancement aura lieu le 21 Décembre 2013 à 1h02 heure de Pékin, soit le 20 Décembre à 18h02 heure de Paris, à XSLC par une fusée CZ-3B



http://www.la-razon.com/sociedad/satelite-TKSAT-1-Xichang_0_1942605744.html



Une dizaine de Chinois sont en Bolivie pour aider les Boliviens à construire une station au sol sur une montagne près de la ville de la Paz.



http://www.spacechina.com/n25/n144/n206/n216/c553275/content.html



Pour ce 5ème satellite de communication que la Chine exporte aux clients étrangers, le PDG du groupe CASC est arrivé au XSLC début Novembre pour inspecter les équipes de lancement et de satellite.



La Bolivie a dépensé 300 millions de dollar dans le développement de ce satellite, dont 250 millions prêtés par les Chinois. Le satellite devrait pouvoir générer un Business case de 25 millions de dollar par an pour les Boliviens.



Le Président bolivien va lui-même assister au lancement en Chine.



Henri K.

[zx]

D'après ce que j'ai lu, c'est Chang'e 5 qui fera le retour d'échantillon de 2kg, il semble qu'il y aura une foreuse embarquer,  mais la mission est en 2018,

c'est pas pour tout de suite. en attendant il y a Chang'e 3 et Yutu



j'aime bien les missions avec retour d'échantillon, Luna 16,  Hayabusa, Phobos/grunt , Genesis, Startdust,



Seul Luna 16 et startdust  ont été un succes. le chargement de genesis contaminé et à du être traiter.

Modifié le 2 décembre 2013 par zx

[Henri K.]

3 objectifs pour la mission de la sonde lunaire CE-3 -



1) Etudier la géographie et la constitution géologique



http://youtu.be/_DwpHKFhYpg



2) Analyser la composition du sol lunaire et la richesse en ressource exploitable comme hélium-3



http://youtu.be/lwyP8Xh3ljg



3) Astronomie



http://youtu.be/yZ0f_JAc4og



Henri K.

[Henri K.]

Le 2 Décembre à 15h50 heure locale, la première correction de trajectoire de la sonde CE-3 a été effectuée avec succès. La 2ème correction, essentiellement pour tester le moteur principal à poussée variable, aura lieu le 3 Décembre à 16h20 heure locale.



http://youtu.be/89XD-WhUDhk



Henri K.

[Henri K.]

Un reportage de CCTV sur 4 des charges utiles installés sur l'alunisseur de la mission CE-3, plusieurs chefs de projet de différentes charges utiles ont été interviewé -

• Les caméras de descente
  La descente va durer environ 15 minutes, ces caméras vont prendre plus de 10 000 photos durant la descente, soit environ 15 photos par second, pour que son ordinateur de bord puisse analyser automatique le relief et choisir de manière autonome la zone d'alunissage qui fait 10m x 10m. Ces caméras constituent le système d'évitement des obstacles autonome de la sonde.

• Les caméras panchromatiques de relief, à résolution 4M pixels
  La durée de vie de ces caméras est de 15 jours terrestres

• Télescope astronomique

• Caméras à extrême UV
  Pour étudier l’ionosphère de la Terre

http://youtu.be/PFnprBm1N-w



Henri K.

[Henri K.]

Un autre reportage CCTV sur 4 des charges utiles sur le rover "Yutu" de la sonde CE-3.

• Caméras panoramiques

• Spectromètre et imagerie en IR

• Spectromètre à rayon X pour stimulation des particules

• Radar d'analyse du sol lunaire (les 2 antennes longues)

Ces 4 types de charge utile pèsent, en tout, moins de 20kg.



http://youtu.be/gi8jM4AMwc0



Henri K.

[Henri K.]

Le 2 Décembre à 11h06, la première antenne à 65m de diamètre du réseau VLBI chinois, située non loin de Shanghai, a capturé le signal de la sonde lunaire CE-3. Plus tard après c'est celle de Kunming qui a fait de même.



La Chine utilise 4 de ses antennes du réseau VLBI pour cette mission lunaire.



http://youtu.be/rPYmoQq85oo



Quelques captures :

















Le 2 Décembre à 15h50 heure locale, la première correction de trajectoire de la sonde lunaire CE-3 est exécutée avec succès. Un autre reportage de CCTV-7 un peu plus détaillée sur la manœuvre.



La 2ème correction, dont le moteur principal à poussée variable de 7500N sera allumé pour la première fois, aura lieu aujourd'hui à 16h20 heure locale.



http://youtu.be/Ky9vuwwVFOo



Henri K.

Modifié le 3 décembre 2013 par Henri K.

[Henri K.]

Une vieille photo qui montre l'alunisseur et le rover de CE-3 en préparation





Les captures d'écran sur la 1ère correction de trajectoire de la sonde, dans la salle de contrôle de BACC













Les différentes charges utiles sur le rover "Yutu" et les bureaux d'études qui les ont conçu. Une information dédiée à ceux qui pensent que les charges utiles des engins spatiaux ne sont jamais dévoilées... :P  :



Une vue générale de qui a conçu quoi comme charge utile





Caméras de relief





Caméras de descente





Télescope astronomique optique





Caméra extrême UV





Caméra panoramique





Radar du sol lunaire





Spectromètre d'imagerie en IR





Spectromètre à rayon X pour stimulation des particules





Pour terminer, un schéma récapitulatif qui recense les essentiels de la mission, comprenant la façon que l'alunisseur va atterrir sur la lune (sur la droite de l'image).

• A 15km du sol lunaire, la sonde entre en phase de décélération contrôlée
• Le senseur par micro-onde va être activé pour sonder la distance avec le sol et la vitesse de la sonde
• L'altimètre par laser va effectuer le même travail en mode "fine"
• Entré dans la phase d'approche, les caméras de descente alimentent l'ordinateur de bord en mode d'évitement "macro"
• Entré dans la phase de suspension, l'imagerie 3D par laser s'active pour que la sonde effectue l'évitement "fine"
• A 4m du sol, le moteur principal s'éteint, l'alunisseur tombe en chute libre



Henri K.

[Henri K.]

L'histoire d'un technicien qui installe les systèmes d'allumage sur les fusées. Dans le reportage il s'agit d'une CZ-4C dans le reportage.



http://youtu.be/BNYw8gXnipY



A l’occasion du lancement de la sonde CE-3, les journalistes visitent le BACC (Beijing Aerospace Command and Control Center)



http://youtu.be/ilmDvNW4gao



Henri K.

[collectionneur]

Le "lapin de jade" a reprit le système des roues du lunokhod ?

[Henri K.]

Le "lapin de jade" a reprit le système des roues du lunokhod ?



La vraie question est, quelles contraintes du sol lunaire poussent les Chinois à utiliser cette configuration de roue?



Parce que si les Chinois ont construit exprès une piste de 6m de long pour y avoir effectué "des milliers" d'essai sur différentes configurations de roue, c'est bien pour une bonne raison.



Henri K.

Modifié le 4 décembre 2013 par Henri K.

[collectionneur]

Et ils ont reprit finalement une configuration éprouvé. On ne va pas réinventer la roue à chaque fois ;)
