Batellerie et engin & moyens de débarquement

[Philippe Top-Force]

C'est @Eau tarie qui va être content au copyright.

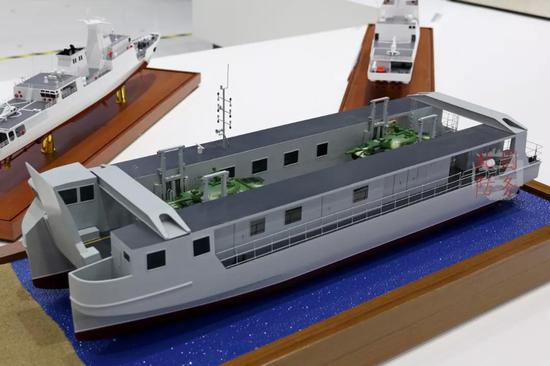

A new Chinese catamaran landing craft.

[Patrick]

Il y a 3 heures, Philippe Top-Force a dit :

A new Chinese catamaran landing craft.

Et un procès gratuit, un! Enfin, s'ils essaient de l'exporter bien entendu. Parce que sinon, ils n'en auront strictement rien à cirer. La propriété intellectuelle c'est un concept surfait pour les chinois. La propriété tout court en fait.

[g4lly]

La propriété du plus fort est toujours la meilleur...

[Scarabé]

Il y a 3 heures, Philippe Top-Force a dit :

C'est @Eau tarie qui va être content au copyright.

A new Chinese catamaran landing craft.

Je le vois mal flotter leur truc avec un angle droit sur l'avant des flotteurs l'eau va renter sut la plateforme et faire bouger les engins. Et j'ai un  gros doute sur les vérins hydrauliques. Sur les nôtres la plate forme central flotte se qui donne une grande stabilité en cas de problème sur un des deux flotteurs . Avec la largeur qu'ils ont je le vois bien faire un 360° sur le coté le machin.



[Eau tarie]

Il y a 1 heure, Scarabé a dit :

Je le vois mal flotter leur truc avec un angle droit sur l'avant des flotteurs l'eau va renter sut la plateforme et faire bouger les engins. Et j'ai un  gros doute sur les vérins hydrauliques. Sur les nôtres la plate forme central flotte se qui donne une grande stabilité en cas de problème sur un des deux flotteurs . Avec la largeur qu'ils ont je le vois bien faire un 360° sur le coté le machin.



Surtout la plateforme centrale flotte et "pousse" via les vérins les coques. Donc forcément bcp d'efforts transitent par les vérins.

Après ça reste une maquette, donc on va pas juger le dimensionnement des vérins là dessus



Il y a 2 heures, Patrick a dit :

Et un procès gratuit, un! Enfin, s'ils essaient de l'exporter bien entendu. Parce que sinon, ils n'en auront strictement rien à cirer. La propriété intellectuelle c'est un concept surfait pour les chinois. La propriété tout court en fait.

C'est clair que sur le coup ils se sont pas trop fait chier sur le design... Avec l'échelle avant sur la plateforme qui donne nulle part alors que sur LCAT / EDAR c'est un passage de circulation pour accéder quand la plateforme est en position basse.

La timonerie à l'avant du bras de liaison est intéressante. Envisagé à l'époque (voir ci dessous) puis abandonné car non réglementaire (cloison d'abordage) et la position un peu reculé est meilleure en navigation.

1 seul waterjet / moteur par coque. Pourquoi pas. Mais ça impose un gros moulin, et du coup pour les échappements prises d'air ??? Car là on voit rien à part des accomodations.

[Fusilier]

Il y a 14 heures, Patrick a dit :

La propriété intellectuelle c'est un concept surfait pour les chinois. La propriété tout court en fait.

Faut voir si les 600  milliardaires chinois, ainsi que les 3 millions de leurs compatriotes classés millionnaires , considèrent toujours la propriété comme un "concept surfait"

Modifié le 1 mars 2019 par Fusilier

[Scarabé]

Celui la c'est pas du chine-toc

[Bechar06]

Le 28/02/2019 à 12:49, Philippe Top-Force a dit :

A new Chinese catamaran landing craft.

Au moins on a un retour "positif" sur la formule  originelle  !

Modifié le 19 mars 2019 par Bechar06

[Eau tarie]

On voit sur le fil Marine Chinoise à quel point les Chinois peuvent être agressif en copie, mais également dans le high tech et l'innovation.

Avec les moyens qu'ils ont, ils peuvent arriver à un très bon produit. Personnellement je ne les prends pas du tout de haut.

La maquette fait un peu rigoler, mais ils peuvent très bien faire un proto, le corriger, refaire un proto, l'améliorer, puis sortir un très bon engin en série de 50 ! Ils ont des moyens financiers, chantiers, et humains colossaux....

Si tu "me" demandes de faire un vrai mk2 sur les LCAT / EDAR enradiables, avec les connaissances actuelles du sujet, ils seraient tellement mieux que les premiers... (on a le droit de rêver !)

[Philippe Top-Force]

Batellerie à l'honneur pour la mission humanitaire au Mozambique voir le fil BPC/PHA

[Eau tarie]

Belles images !

D'une manière général les photographes des armées sortent des clichés sympas je trouve :)

[mayamac]

j'ai cru que c'était Mayotte au premier coup d'oeil !

[Scarabé]

Il y a 2 heures, mayamac a dit :

j'ai cru que c'était Mayotte au premier coup d'oeil !

C'est Mayotte

Il y a 2 heures, Eau tarie a dit :

Belles images !

D'une manière général les photographes des armées sortent des clichés sympas je trouve :)

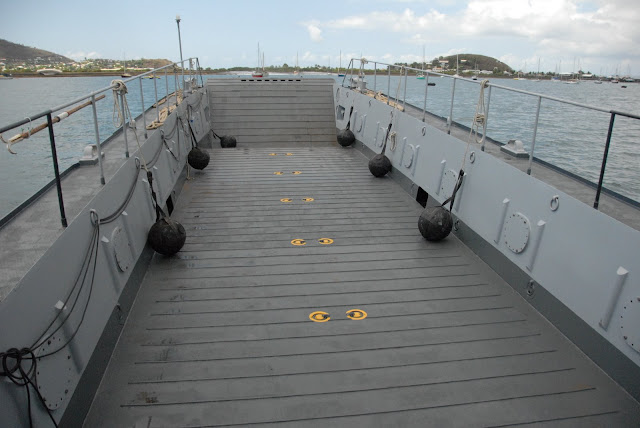

C'est bizarre que le CTM 18 affecté à Mayotte ne soit pas sur les photos



Petit rappel

le CTM 18 a été refait à neuf en 2018 ( nouveau moteur nouveau radar nouvelle modification de l'abri de navigation et amélioration de la visibilité par l'installation de vitres de grande taille nouveau sondeur carte électronique  et remplacement de la citerne d'eau par une citerne réfrigérer)  prévu pour tenir 10 ans . (Afin d'attendre CTM NG)

A noter également intérieur de la cuve revaloriser







[Eau tarie]

Il y a 2 heures, Scarabé a dit :

C'est Mayotte



C'est bizarre que le CTM 18 affecté à Mayotte ne soit pas sur les photos



Petit rappel

le CTM 18 a été refait à neuf en 2018 ( nouveau moteur nouveau radar nouvelle modification de l'abri de navigation et amélioration de la visibilité par l'installation de vitres de grande taille nouveau sondeur carte électronique  et remplacement de la citerne d'eau par une citerne réfrigérer)  prévu pour tenir 10 ans . (Afin d'attendre CTM NG)

A noter également intérieur de la cuve revaloriser







EDA-S Voyons

[Scarabé]

il y a une heure, Eau tarie a dit :

EDA-S Voyons

L' EDAS 18 revaloriser peut maintenant voyager loin dans le lagon et entre les iles avec les légionnaires du DLEM



[Philippe Top-Force]

[Philippe Top-Force]

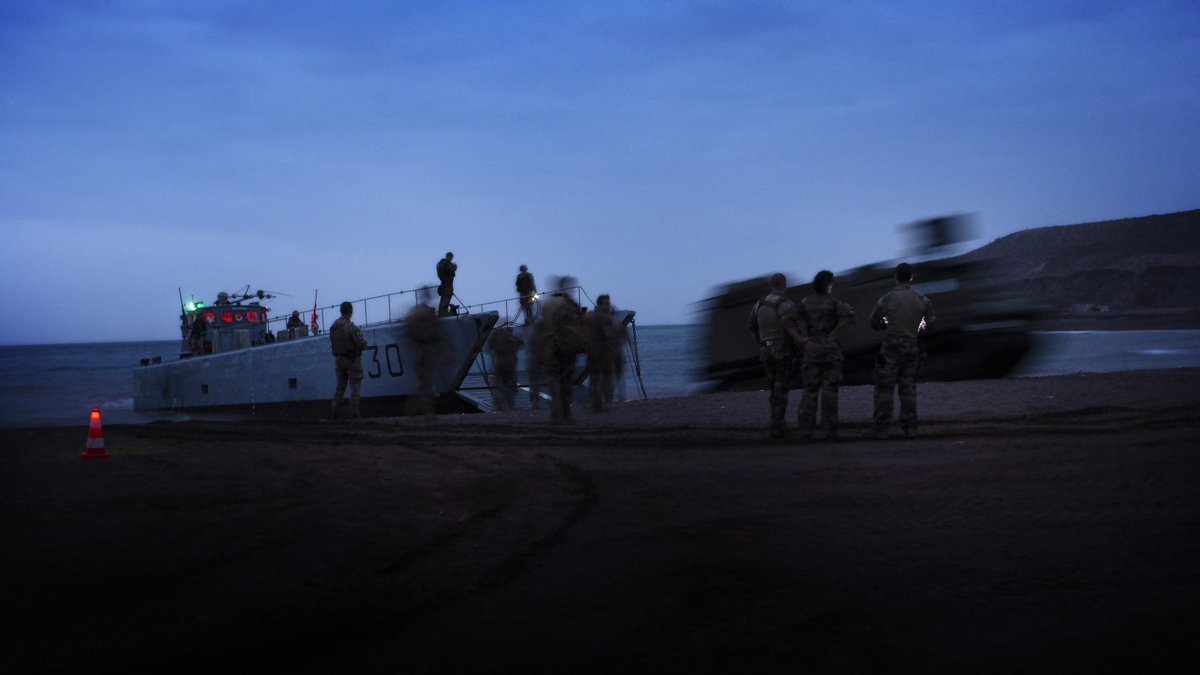

Les égyptiens les sortent



[Fusilier]

Il y a 4 heures, Philippe Top-Force a dit :

Les égyptiens les sortent

Au moins cela ressemble à une vraie opération amphibie.

[Philippe Top-Force]

Il y a 2 heures, Fusilier a dit :

Au moins cela ressemble à une vraie opération amphibie.

Ils ont même sortie les CTM NG que les russes n'ont pas pris.

[Scarabé]

il y a une heure, Philippe Top-Force a dit :

Ils ont même sortie les CTM NG que les russes n'ont pas pris.

Heureusement

[collectionneur]

Apache et Chinooi sur le Mistral égyptien El Sadate, et les fameux hélicoptères russes que l'Égypte est sensé avoir acheté pour ces porte-hélicoptères ? Toujours pas livré ?

[Philippe Top-Force]



[Scarabé]

Il y a 3 heures, collectionneur a dit :

Apache et Chinooi sur le Mistral égyptien El Sadate,

Sauf qu'il ne sont pas navalisés et donc impossible de les faire descendre dans le hangar pour de l'entretient

[Philippe Top-Force]

il y a 5 minutes, Scarabé a dit :

Sauf qu'il ne sont pas navalisés et donc impossible de les faire descendre dans le hangar pour de l'entretient

Attention, les deux plates-formes élévatrices du PHA/BPC ont une capacité de 13 tonnes.. La latérale fait 18,50 x 6,50 à tribord derrière l'îlot, l'autre axiale de 15 x 15 mètres à l'arrière.

Diamètre du rotor du Chinook 18,29 m. Longueur du fuselage 15,90 m Avec les rotors, 30,18 m.

Le Chinook a une masse à vide de plus de 10 185 kilos, 12 100 avec armement, ...

Le 20/04/2019 à 21:07, Scarabé a dit :

Heureusement

Nous on attendra 2020 pour en avoir d'autres et mieux.

14 nouveaux engins de débarquement amphibie standard (EDA-S) équiperont la Marine nationale à partir de 2020. Huit EDA-S sont destinés à la flottille amphibie de Toulon pour remplacer les chalands de transport de la marine existants. Ils constitueront la batellerie embarquée à bord des PHA (Porte-hélicoptères amphibie), en complément des engins de débarquement amphibie rapide (EDA-R) déjà en service. Les six autres EDA-S seront déployés outre-mer pour remplacer divers chalands logistiques à Djibouti, Mayotte, en Nouvelle-Calédonie, aux Antilles et en Guyane.

D’une longueur de 28 mètres, ces monocoques en acier, avec quatre membres d’équipage, ont une architecture de type « Roll On - Roll Off » : leurs deux portes permettent aux véhicules d’embarquer indifféremment par l’avant ou par l’arrière sur un pont de travail occupant toute la longueur du navire. Ils pourront transporter la plupart des véhicules de l’armée de Terre, y compris les plus lourds tels le char Leclerc.

La production sera réalisée par le chantier naval français SOCARENAM, sous-traitant de CNIM pour ce projet. Cette commande permettra de conforter près de 200 emplois chez CNIM, SOCARENAM et leurs sous-traitants.

[Scarabé]

il y a 8 minutes, Philippe Top-Force a dit :

Attention, les deux plates-formes élévatrices du PHA/BPC ont une capacité de 13 tonnes.. La latérale fait 18,50 x 6,50 à tribord derrière l'îlot, l'autre axiale de 15 x 15 mètres à l'arrière.

Diamètre du rotor du Chinook 18,29 m. Longueur du fuselage 15,90 m Avec les rotors, 30,18 m.

Le Chinook a une masse à vide de plus de 10 185 kilos, 12 100 avec armement, ...

La hauteur du hangar fait 5.40

En plus le rotor ne se plie pas ton machin je crois qu'il fait 6 m

Les anglais avait beaucoup de mal avec les APACHE sur le HMS Ocean c'est d'ailleurs pour ça qu'il l'on vendu.

Les BPC ont été construit pour les Tigres et les NH90 et donc aménager en conséquence. Des le départ ces helicos ont été prévu pour être embarquer sur un navire. Alors que l'Apache lui était prévu pour opérer  depuis des bases à terre.
