Ronfly Posté(e) le 11 février Share Posté(e) le 11 février Pour un appareil qui doit arriver ops en 2045 au mieux, on sera sûrement sur un concept très poussé au niveau aéro et différent de ce concept très basique malgré tout. 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick Posté(e) le 11 février Share Posté(e) le 11 février il y a 42 minutes, Asgard a dit : Cellule qu'on a encore jamais vu, non ? Si, c'est une vue d'artiste déjà utilisée. Et en effet elle est basée sur le modèle d'Euronaval 2018... Donc rien de nouveau. 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Picdelamirand-oil Posté(e) le 11 février Share Posté(e) le 11 février (modifié) il y a 23 minutes, Patrick a dit : Si, c'est une vue d'artiste déjà utilisée. Et en effet elle est basée sur le modèle d'Euronaval 2018... Donc rien de nouveau. Mais si, on peut faire ça comme Rafale F5, si ça vient du salon Euronaval, c'est que ça doit pouvoir être embarqué, non? En plus ça fait un banc d'essais volant pour le nouveau moteur, et un plan B .... Modifié le 11 février par Picdelamirand-oil Lien vers le commentaire Partager sur d’autres sites More sharing options...
Boule75 Posté(e) le 11 février Share Posté(e) le 11 février Il y a 3 heures, Picdelamirand-oil a dit : Ils nous présente un NGF qui n'a pas de dérive... Le programme ne dérive plus et recrute, y compris des femmes, c'est bien ça ? (j'suis un peur dur de la feuille) Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick Posté(e) le 12 février Share Posté(e) le 12 février Il y a 2 heures, Picdelamirand-oil a dit : Mais si, on peut faire ça comme Rafale F5, si ça vient du salon Euronaval, c'est que ça doit pouvoir être embarqué, non? En plus ça fait un banc d'essais volant pour le nouveau moteur, et un plan B .... Oui, mais il faut rappeler que la formule de ce modèle vient quand même d'un groupe d'étude de l'OTAN qui voulait voir comment des LEVCON pourraient être intégrés à un pur delta cranked arrow sans stabilisateur contrairement au Su-57. Avec ou sans dérives d'ailleurs. Raison pour laquelle la forme géénrale du modèle initial d'Airbus était assez proche de celui de Dassault présenté à Euronaval en 2018, les dérives et les fuseaux moteurs protubérants mis à part. C'est un dérivé de cette étude qui fut encore mis à l'honneur à l'ONERA avec SUPERMAN quoique l'intrados n'ait pas été modélisé puisque pas nécessaire pour la campagne d'essais. Personnellement je ne crois pas à cette solution mais je note tout de même que les intrados, entrées d'air comprises, présentés jusqu'ici, sont probablement des faux. Après ça va quand même faire 6 ans qu'on en parle donc je suppose qu'entre-temps chez Dassault et à l'ONERA ils ont eu le temps de se faire leur idée, avec ou sans l'avis de leurs collègues allemands et espagnols. D'ailleurs au vu de quelques images fuitées, il est possible que les américains ont travaillé sur un engin ressemblant à un dérivé de F-16XL relevant d'une philosophie assez semblable, mais ce n'est peut-être qu'une manipulation. 2 Lien vers le commentaire Partager sur d’autres sites More sharing options...
kor4116 Posté(e) le 12 février Share Posté(e) le 12 février D’aussi loin que je me souvienne, le design de l’avion de combat est publié sur le site Internet d’EUMET depuis au moins 2022. Il y a au moins deux vidéos plus détaillées. Je n'ai pas posté ceci ici parce que je pensais que tout le monde connaîtrait ce design. https://www.eumet-engine.eu https://www.eumet-engine.eu/our-engine/ 3 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...

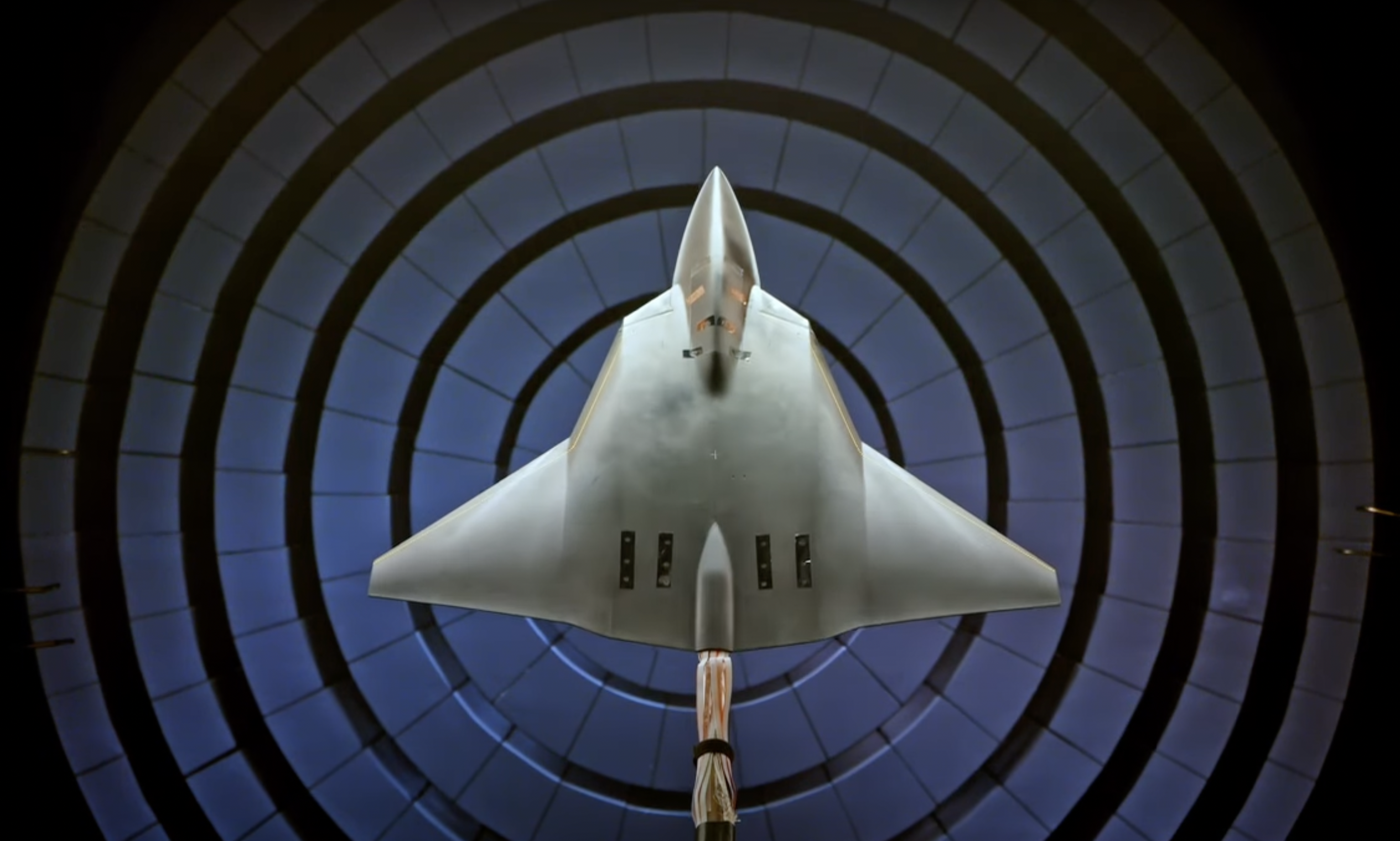

Deltafan Posté(e) le 12 février Share Posté(e) le 12 février Pour mémoire : la toute première image du NGF, présentée dans une vidéo Dassault du 3 mai 2018, la maquette du même, présentée au salon Euronaval du 23 au 26 octobre 2018 et la maquette du Superman de l'ONERA, présentée le 17 mars 2023 : 2 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Titus K Posté(e) le 14 février Share Posté(e) le 14 février (modifié) Est-ce plus difficile de valider le fonctionnement d'une soute à armement d'un avion furtif durant une phase de vol subsonique, transsonique ou supersonique ? Faut il valider pour chacun des profils de vol indépendamment ? Modifié le 14 février par Titus K Lien vers le commentaire Partager sur d’autres sites More sharing options...
C’est un message populaire. FATac Posté(e) le 14 février C’est un message populaire. Share Posté(e) le 14 février Il y a 2 heures, Titus K a dit : Est-ce plus difficile de valider le fonctionnement d'une soute à armement d'un avion furtif durant une phase de vol subsonique, transsonique ou supersonique ? Faut il valider pour chacun des profils de vol indépendamment ? En bas-subsonique, la validation ne pose que très peu de difficultés. En haut subsonique, c'est déjà une autre paire de manches (et ça a été relativement difficile sur le F-35 - les travaux préparatoires d'optimisation ont été réalisés par BAe avec l'outil Mode/Frontier d'Esteco). En transsonique, c'est un cauchemar. En supersonique, c'est aussi difficile qu'en haut subsonique, mais les règles physiques à prendre en compte sur les écoulements sont largement différentes. 1 2 3 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Pakal Posté(e) le 14 février Share Posté(e) le 14 février Autre question que je me pose: l'ouverture de la soute et l'éjection de missiles en soute sous fort facteur de charge, ou de vol sur le dos... Lien vers le commentaire Partager sur d’autres sites More sharing options...
C’est un message populaire. Picdelamirand-oil Posté(e) le 14 février C’est un message populaire. Share Posté(e) le 14 février il y a 54 minutes, Pakal a dit : Autre question que je me pose: l'ouverture de la soute et l'éjection de missiles en soute sous fort facteur de charge, ou de vol sur le dos... L'éjection de missile en soute en vol sur le dos, je ne peux rien dire: c'est un truc qu'on ne faisait pas avec l'ATL2. 14 Lien vers le commentaire Partager sur d’autres sites More sharing options...
g4lly Posté(e) le 14 février Auteur Share Posté(e) le 14 février Il y a 2 heures, Pakal a dit : Autre question que je me pose: l'ouverture de la soute et l'éjection de missiles en soute sous fort facteur de charge, ou de vol sur le dos... De dos ca ne change pas grand chose ca ne modifie que le facteur de charge de base de 1G vers l'extérieur à 1G vers l'intérieur. En général les armements "dropé" - drop lauch donc sur éjecteur - passent un certains nombre de G positifs ou négatif, tu restes dans l'enveloppe de dos ou pas ... ca passe. Pour les armements tirable sous fort facteur de charge, on les éjecte "hot" sur le rail ... le missile s'allume avant de quitter le pylône et le début de la trajectoire vers l'avant est guidé par le rail ... ça permet de tirer à la charge maxi de l'avion. C'est essentiellement l'apanage de certains missile air-air, courte portée évidement et parfois moyenne portée aussi, selon la polyvalence souhaité. En gros si tu es "sur le dos" le plus simple c'est de tiré un minimum sur la manche au moment du drop ... pour rester dans l'enveloppe qui va bien par exemple. 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Chimera Posté(e) le 17 février Share Posté(e) le 17 février (modifié) Quels sont les bénéfices d'absence d'empennage/dérives/gouvernes ? Amélioration RCS et trainée réduite ? Je me demande: pourquoi le YF-23/YF-22 ont-ils conservé une formule avec empennage en V / dérives de direction plutôt que de partir sur une formule sans empennage ? Quels bénéfices d'un coté et de l'autre ? Un chasseur sans stabilisateur horizontal / dérive , c'est une daube en combat tournoyant ? Est-ce que cette formule présentée par DA n'est elle pas problématique pour la version navale (notamment à l'appontage) ? Modifié le 17 février par Chimera Lien vers le commentaire Partager sur d’autres sites More sharing options...
Chimera Posté(e) le 17 février Share Posté(e) le 17 février (modifié) Suppression : HS. Modifié le 17 février par Chimera Lien vers le commentaire Partager sur d’autres sites More sharing options...
g4lly Posté(e) le 18 février Auteur Share Posté(e) le 18 février Il y a 10 heures, Chimera a dit : Quels sont les bénéfices d'absence d'empennage/dérives/gouvernes ? Amélioration RCS et trainée réduite ? Je me demande: pourquoi le YF-23/YF-22 ont-ils conservé une formule avec empennage en V / dérives de direction plutôt que de partir sur une formule sans empennage ? Quels bénéfices d'un coté et de l'autre ? Un chasseur sans stabilisateur horizontal / dérive , c'est une daube en combat tournoyant ? Est-ce que cette formule présentée par DA n'est elle pas problématique pour la version navale (notamment à l'appontage) ? Le problème c'est toujours le contrôle du lacet ... ... avec des gouverne en papillon tu gardes un minimum de contrôle direct du lacet. Les gouverne en papillon c'est assez efficace c'est pour ça que c'est utilisé dans les petit avion faiblement motorisé. Moins de surface de contrôle, donc moins de trainée. Pourtant le contrôle permis - un peu comme les gouverne en croix de saint André pour les sous marin - est suffisant. Je ne sait pas si ce qui est vrai sur un petit avion privé reste vrai sur un gros chasseur ... https://en.wikipedia.org/wiki/V-tail Pour les chasseurs https://en.wikipedia.org/wiki/Pelikan_tail#Advantages_and_disadvantages Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick Posté(e) le 18 février Share Posté(e) le 18 février Il y a 11 heures, Chimera a dit : Est-ce que cette formule présentée par DA n'est elle pas problématique pour la version navale (notamment à l'appontage) ? À mon avis pas si les fuseaux moteurs très prononcés à l'extrados peuvent émuler des dérives en corrélation avec une poussée vectorielle 3D. Lien vers le commentaire Partager sur d’autres sites More sharing options...
PolluxDeltaSeven Posté(e) le 19 février Share Posté(e) le 19 février Le 17/02/2024 à 14:48, Chimera a dit : Quels sont les bénéfices d'absence d'empennage/dérives/gouvernes ? Amélioration RCS et trainée réduite ? Je me demande: pourquoi le YF-23/YF-22 ont-ils conservé une formule avec empennage en V / dérives de direction plutôt que de partir sur une formule sans empennage ? Quels bénéfices d'un coté et de l'autre ? Un chasseur sans stabilisateur horizontal / dérive , c'est une daube en combat tournoyant ? Est-ce que cette formule présentée par DA n'est elle pas problématique pour la version navale (notamment à l'appontage) ? Moins d'empennages = meilleure furtivité, meilleure vitesse de croisière, consommation moindre, plus d'emport en carburant, etc etc. En gros, les avantages habituelles de la voilure delta, avec l'avantage de la furtivité qui s'ajouter en supprimant la dérive verticale. Inconvénient: moins de contrôle en lacet, comme l'a dit @g4lly D'ailleurs, cette formule pure aile volante n'est plus d'actualité pour le NGF. Les vues d'artiste actuelles de DA présentent des surfaces papillon (comme sur le YF-23) assez large. On m'a confirmé que le but c'est bien de répondre aux exigences de la navalisation de l'appareil. Après, l'histoire comparée des YF-22 et YF-23 montre tout l'intérêt et l'inconvénient de chaque formule. Celle du YF-23 (empennages papillons et pas de poussée vectorielle) permettait une bien meilleure furtivité et plus d'autonomie (notamment en supercroisière), mais au détriment de la maniabilité à basse vitesse. L'USAF, qui semblait ne pas encore faire 100% confiance en la furtivité, a préféré la formule du YF-22 plus consensuelle sur les performances dynamiques. 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Asgard Posté(e) le 19 février Share Posté(e) le 19 février 9 hours ago, PolluxDeltaSeven said: Les vues d'artiste actuelles de DA présentent des surfaces papillon (comme sur le YF-23) assez large. On m'a confirmé que le but c'est bien de répondre aux exigences de la navalisation de l'appareil. Celle-la ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick Posté(e) le 19 février Share Posté(e) le 19 février Il y a 3 heures, Asgard a dit : Celle-la ? Ça c'est une vue d'artiste du Tempest. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Asgard Posté(e) le 20 février Share Posté(e) le 20 février (modifié) Humour humour, Dassault se fait avare en vue d'artiste ^^' Les seules qu'on a, il me semble, datent tout de même de l'Avant-avant projet et du Bourget 2019... Modifié le 20 février par Asgard Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ponto Combo Posté(e) le 20 février Share Posté(e) le 20 février Ça se ressemble quand même... Lien vers le commentaire Partager sur d’autres sites More sharing options...
C’est un message populaire. PolluxDeltaSeven Posté(e) le 20 février C’est un message populaire. Share Posté(e) le 20 février à l’instant, Ponto Combo a dit : Ça se ressemble quand même... Ça c'est une vue d'artiste de Rama, qui a retouché une photo de F-22 :) La vue officielle de DA, c'est celle-ci: 2 2 2 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Chimera Posté(e) le 5 mars Share Posté(e) le 5 mars Pour information 1 2 1 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Lordtemplar Posté(e) le 9 mars Share Posté(e) le 9 mars seloncet article le NGF s'inspire du SU 57 -> les "levcons" integres sur l'aile https://www.twz.com/air/su-57-felon-feature-appears-on-french-future-tailless-fighters-concept 2 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick Posté(e) le 9 mars Share Posté(e) le 9 mars Il y a 8 heures, Lordtemplar a dit : seloncet article le NGF s'inspire du SU 57 -> les "levcons" integres sur l'aile https://www.twz.com/air/su-57-felon-feature-appears-on-french-future-tailless-fighters-concept C'est juste une étude pour savoir à quoi s'en tenir au sujet des LEVCON, et la forme générale est issue de travaux de l'OTAN. 1 Lien vers le commentaire Partager sur d’autres sites More sharing options...
