Il y a 8 heures, ARPA a dit :

C'est plusieurs ordre de grandeur plus important que la bande passante d'une base aérienne (en OPEX mais aussi en métropole) c'est tellement élevé que je ne pense pas qu'on arrive à avoir autant sur nos hub métropolitain.

Soit il y a un problème d'unité (2Go par heures ou 2Mbit/s c'est déjà bien) soit on parle d'une bande passante ponctuelle et les données reçues en quelques secondes mettront plusieurs minutes pour être retransmise, soit la précision "des conditions optimales" veut dire qu'en pratique on en sera toujours très loin.

J'ai discuté avec le mec de Thales sur le stand tout à l'heure et il m'a dit 1Mbps max.

Il y a 17 heures, Boule75 a dit :



Et donc 2Gb/s : c'est déjà pas mal du tout ! Ca doit coûter bonbon en bande passante satellite... Là : place à @hadriel par exemple.

Pour donner un ordre de grandeur les liaisons laser d'Airbus c'est 1.8Gbps. Athena-Fidus c'est 10Mbps avec des antennes de 2.4m.

Modifié le 24 novembre 2018 par hadriel

[PolluxDeltaSeven]

Alors autant pour moi, j'ai vendu des disques durs pendant 3 ans alors je me suis bêtement planté d'unité (en même temps j'ai parlé d'un débit et évoqué une quantité, donc oui y'avait clairement plantade hein!) . C'est corrigé!

[g4lly]

7 hours ago, Picdelamirand-oil said:

Avec un satellite on peut communiquer partout dans le monde, pas seulement avec des bases aériennes, ça peut être par exemple le niveau central du commandement à qui on veut envoyer une image ou une vidéo pour une prise de décision rapide.

Tu es obligé de travaillé en multi-spot ... avec un pinceau par zone ... dans chaque zone tu peux réutilisé les fréquence des spot non adjacent ...

Mais même comme ça faut pas rêver le débit de donnée dépend directement de la porteuse - la fréquence de base - et de la bande de fréquence utilisé pour ce canal ...

... en pratique dans le "civil" - qui est un peu l'état de l'art des Satcom - on est plutôt autour du Gigabit/second ... par spot ... soit autour de 100Gbs par satellite ... mais pas par client - en général on leur propose 50 à 100Mbs mutualisé descendant, en résumé tu n'as pas un flux continue a 50Mbps ... mais des pics quand les autres utilisent pas leur débit comme avec la 4G -.

... évidement ce Gigabit est a partagé entre tous les clients logés dans le même spot ...

[Patrick]

Il y a 6 heures, MrBlue a dit :

Ton Radar il n'éclaire pas forcément dans la direction ou tu veux émettre. S'il faut mettre le satellite dans l'axe avion, ça peut être marrant à utiliser

Il est dit que l'antenne dont il est question se trouvera au pied de la dérive dans un espace actuellement vide, elle sera mécanique sur un axe (probablement en roulis, avis personnel, l'avion est moins stable sur cet axe et doit compenser en permanence) et à formation de faisceau sur l'autre axe (probablement en tangage, naturellement plus stable).

De ce point de vue, ça fait donc une très belle enveloppe pour émettre et recevoir sur de nombreux secteurs. Probablement tous angles à 70° au moins si on se base sur les performances du RBE2 AESA.
Surtout, les Syracuse actuels sont géostationnaires à 36000km d'altitude: https://cnes.fr/fr/web/CNES-fr/4133-lancement-de-syracuse-3a.php

Citation

La manoeuvre, menée par les équipes du CNES de Toulouse, consiste à guider le satellite de l’orbite de transfert où l’a placé le lanceur jusqu’à son orbite définitive, soit une orbite géostationnaire située à 36 000 km d’altitude.

Donc ça laisse de la marge niveau angle.

En dessin ça donne ça.
À l'aulne de ce qui est dit, l'antenne devrait se trouver "au pied de la dérive". Ça tombe bien il y a un emplacement qui pourrait correspondre.

[hadriel]

Il y a 5 heures, g4lly a dit :

Tu es obligé de travaillé en multi-spot ... avec un pinceau par zone ... dans chaque zone tu peux réutilisé les fréquence des spot non adjacent ...

Oui d'ailleurs sur le stand de Thales ils disaient que la gestion du handover en passant d'un spot à l'autre (ce qui arrive plus souvent en avion qu'en bateau par exemple) était un des points qui avaient nécessité du travail.



Il y a 1 heure, Patrick a dit :

En dessin ça donne ça.
À l'aulne de ce qui est dit, l'antenne devrait se trouver "au pied de la dérive". Ça tombe bien il y a un emplacement qui pourrait correspondre.

Je confirme l'emplacement est bien devant la dérive, avec un dépointage max d'environ 60° dans l'axe électronique (avant/arrière pour l'avion). Du coup ça marche pas aux hautes latitudes quand on fait cap Nord ou Sud.



En bonus la photo de la vidéo de pub de Thales:

[Patrick]

il y a 31 minutes, hadriel a dit :

Je confirme l'emplacement est bien devant la dérive, avec un dépointage max d'environ 60° dans l'axe électronique (avant/arrière pour l'avion). Du coup ça marche pas aux hautes latitudes quand on fait cap Nord ou Sud.

En bonus la photo de la vidéo de pub de Thales:



Merci, j'étais parti sur 70° parce que c'est la valeur donnée pour le RBE2 AESA, mais en même temps l'écrasante majorité des antennes AESA sont généralement à 60°.

Et oui du coup il faudra orienter l'avion d'une certaine manière pour pouvoir utiliser SAKaR à partir d'une certaine latitude, en fonction de la position des satellites de la constellation Syracuse.

Tu parles des "hautes latitudes" auxquelles le système risquerait d'avoir des problèmes... seuls les cercles polaires seront impactés, ou plus large? (je pense au marché finlandais sur lequel ça pourrait être une gêne, si leur force aérienne était demandeuse d'une solution type SATCOM).

[hadriel]

Il y a 11 heures, Patrick a dit :

Tu parles des "hautes latitudes" auxquelles le système risquerait d'avoir des problèmes... seuls les cercles polaires seront impactés, ou plus large? (je pense au marché finlandais sur lequel ça pourrait être une gêne, si leur force aérienne était demandeuse d'une solution type SATCOM).

Je pense qu'au-dessus de 60° le balayage électronique t’empêche de communiquer quand tu fais route plein Nord ou Sud. En route plein Est ou Ouest tu dois pouvoir monter quasi jusqu'au pole surtout si tu es en altitude. Par exemple le satellite syracuse peut couvrir largement tout la Finlande:

Mais pour la Finlande je suis pas sur que la solution de Thales convienne, le Ka civil est pas super répandu, c'est plutôt du Ku qui les intéresserait.

Modifié le 25 novembre 2018 par hadriel

[g4lly]

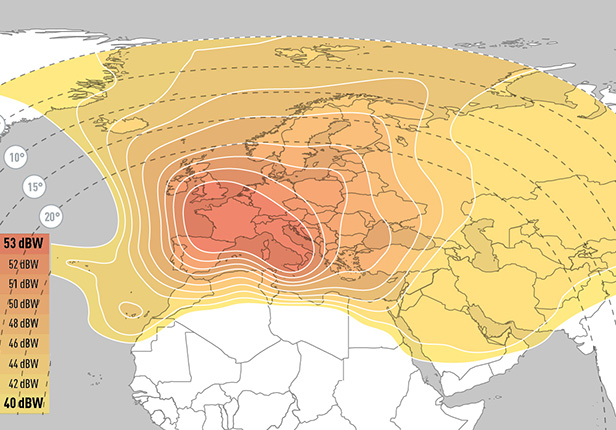

Exemple du signal d'un satellite Geo ... tant que tu arrive a braquer ton antenne tu reçois quelques chose a supposer que le satellite envoie un signal sur un champ assez ouvert. Forcément l'habitant des Spitzberg il a besoin d'une antenne de plus grand diamètre pour capter correctement le signal plus faible.

Ici Hotbird 13.

[Bon Plan]

Le 22/11/2018 à 14:45, herciv a dit :

@Bon Plan

Ce lien vient de ton copain SANCHO. Il peut être sympa quand il veut, parfois, rarement ?



Plutôt TRES RAREMENT !
